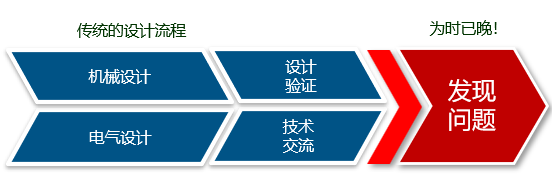

此外在传统的2D电气设计过程中，电气与机械专业通常各自为战，不能及时发现改正问题；电气机械仅能在技术交阶段沟通，反工麻烦；设计中数据不能共享，可能会出现重复性工作，资源利用率低；如果有一方有改动没及时反馈，产品设计和成品不一致；电气图纸与机械图纸不匹配，无法提高质量，做到最优化的产品：
这个时候我们就可以采用SOLIDWORKS Electrical机电一体化设计方案解决以上痛点问题。

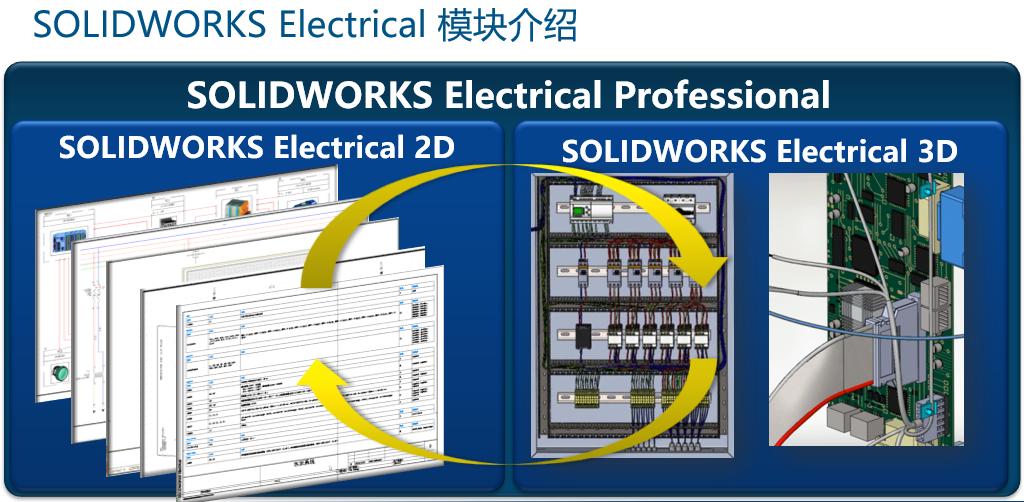

SOLIDWORKS Electrical是一款机电一体化设计与管理软件，包含2D和3D两个模块，提供强大电气原理图设计工具的同时，借助SOLIDWORKS机械设计平台，能够完成3D空间布置、3D自动化布线等实体化设计，将电气设计带入三维空间，所见即所得，而不再只是平面符号；并且电气和机械设计数据实时同步更新，真正做到信息共享，协同设计；电气设计数据中零部件信息及项目图纸与SOLIDWORKS机械设计数据可以通过SOLIDWORKS PDM进行管理，使电气和机械之间无缝集成，从而实现机电一体化设计。

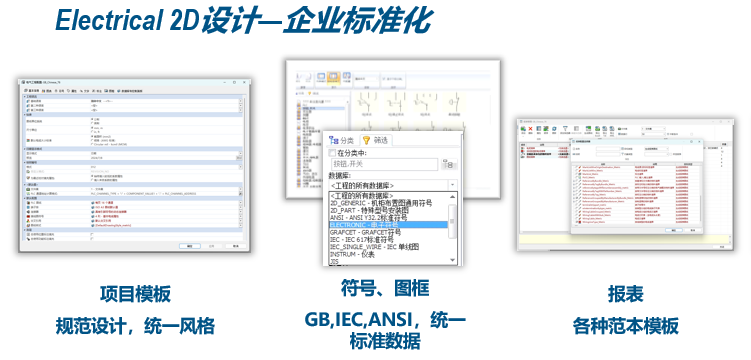

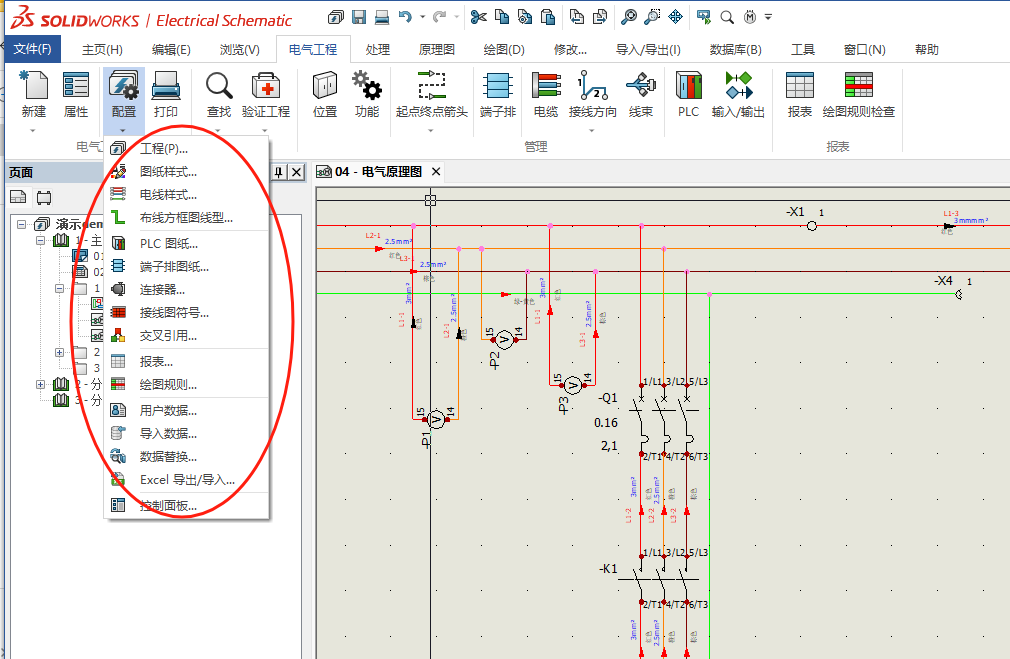

在SOLIDWORKS Electrical 2D模块中，我们可以进高效的电气原理图设计，基于SQL数据库，可轻松实现对项目中的符号、图框、报表做统一规范化管理。
可自动完成设备编号、标注、引用、报表的制作，大大减少重复性工作的时间，提高图纸关联性与工作效率。
三、SOLIDWORKS Electrical 3D电气设计

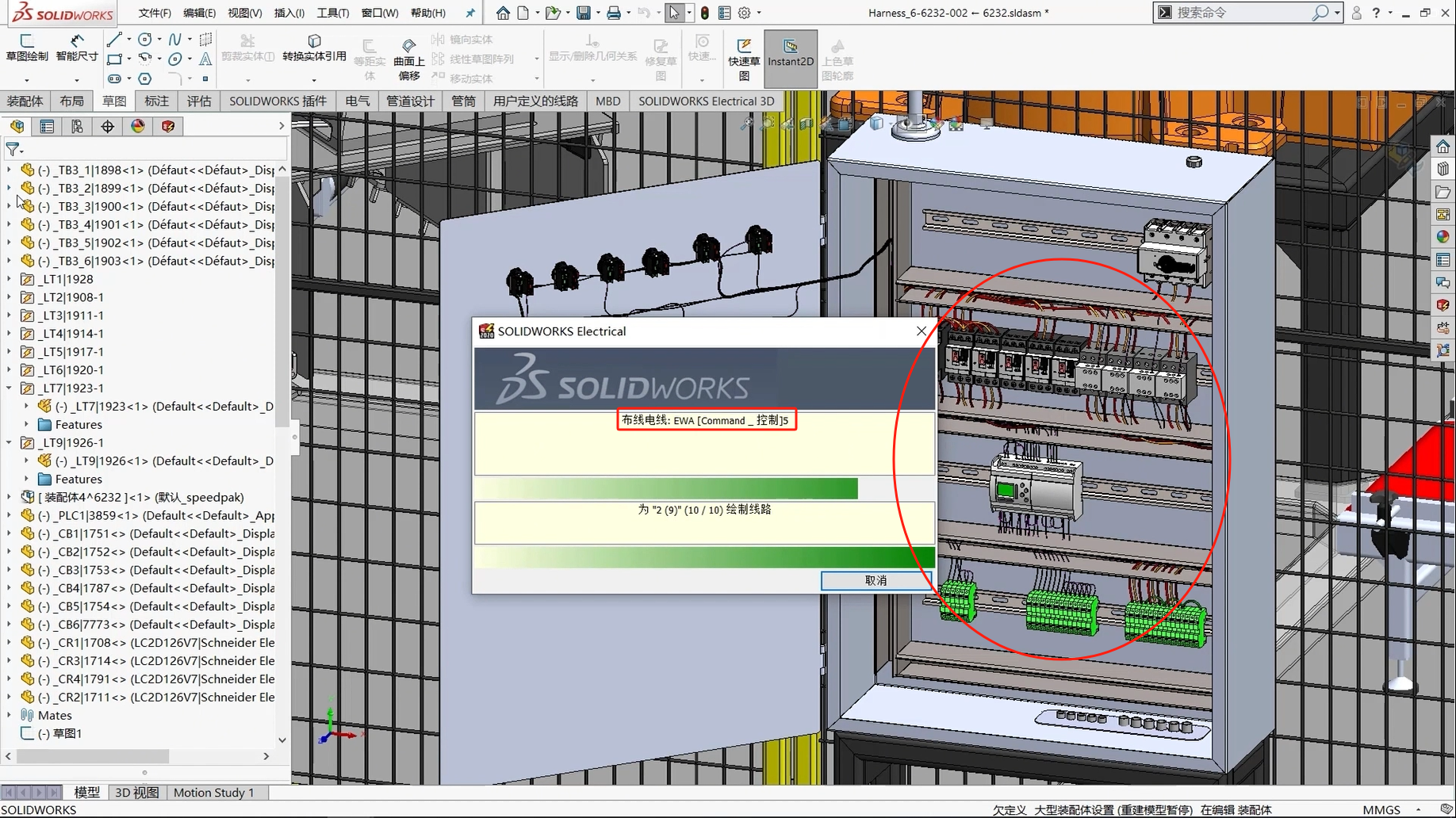

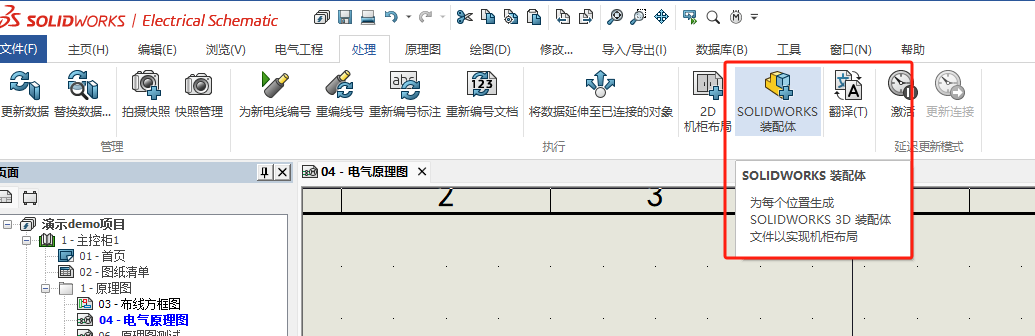

而在SOLIDWORKS Electrical 3D模块中，我们可以一键式在软件中生成各个位置对应的装配体，并直接启动SOLIDWORKS，因为SOLIDWORKS 3D模块基于SOLIDWORKS 设计平台，并能够把机械的大装配体通过多种方式直接加入到这个空间中来，实现机械数据和电气数据的实时双向交流：

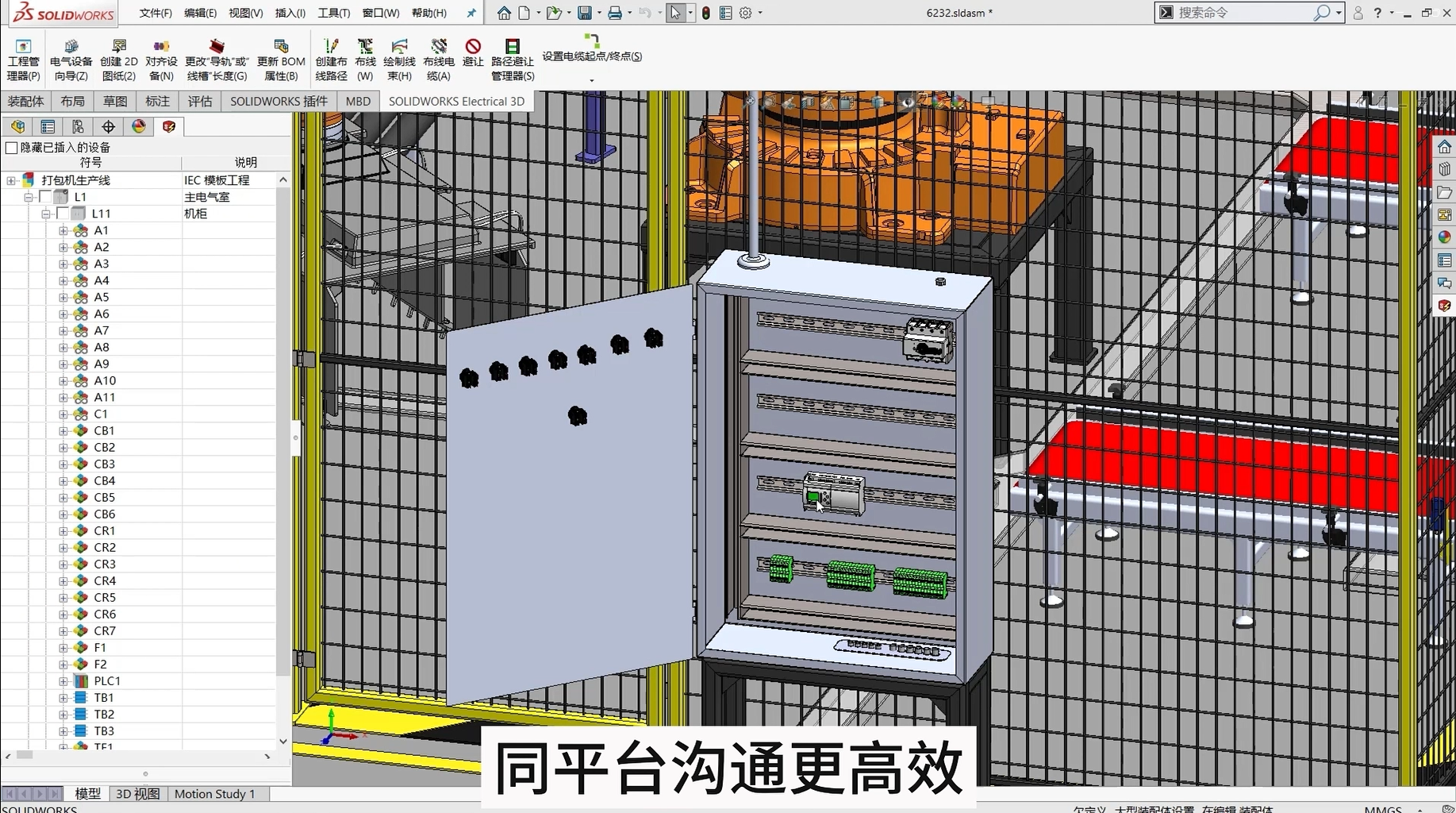

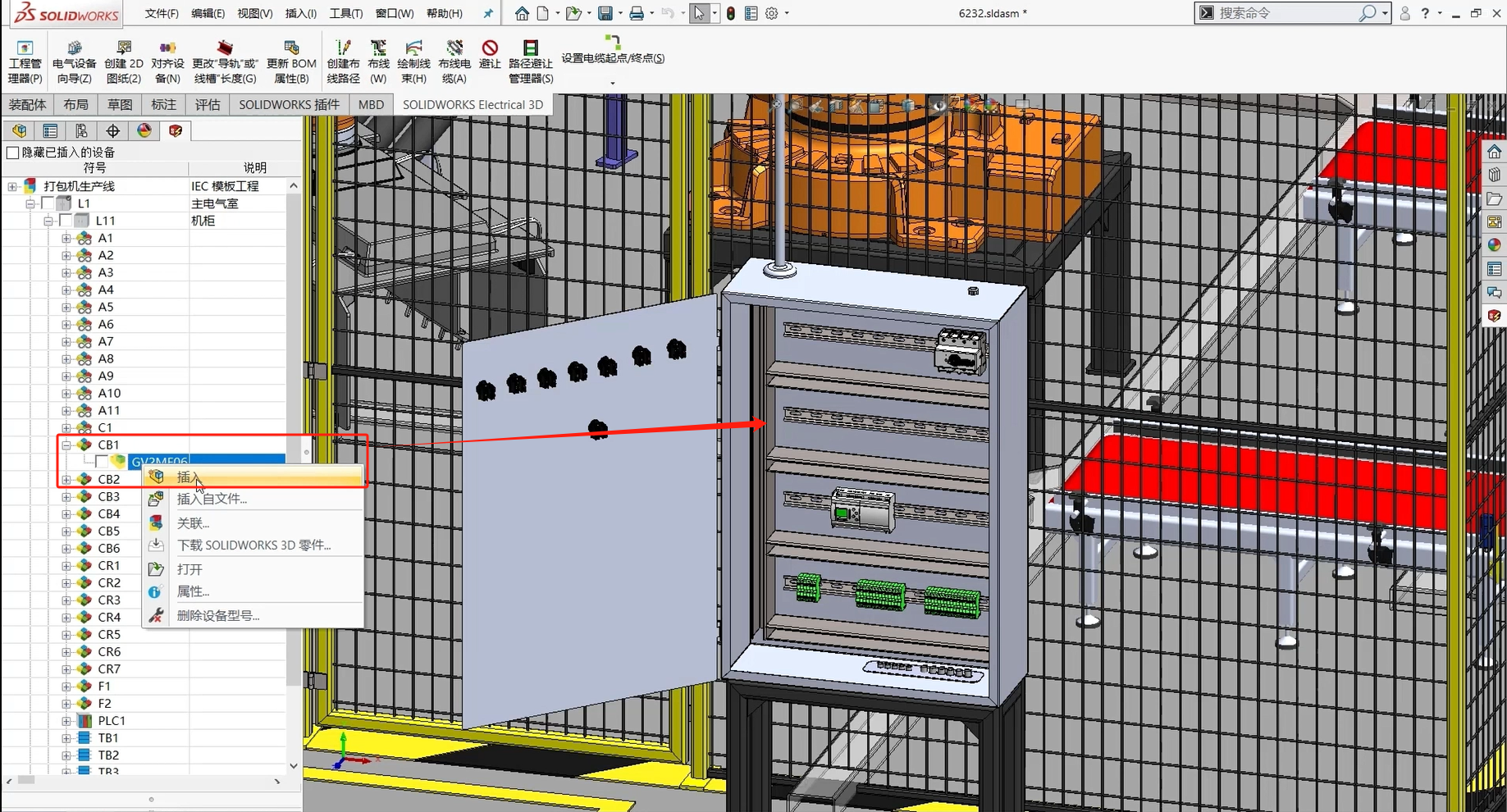

我们还可以通过左侧的导航器，把项目设备方便的装配到空间中，或者和大装配模型上的设备产生关联。

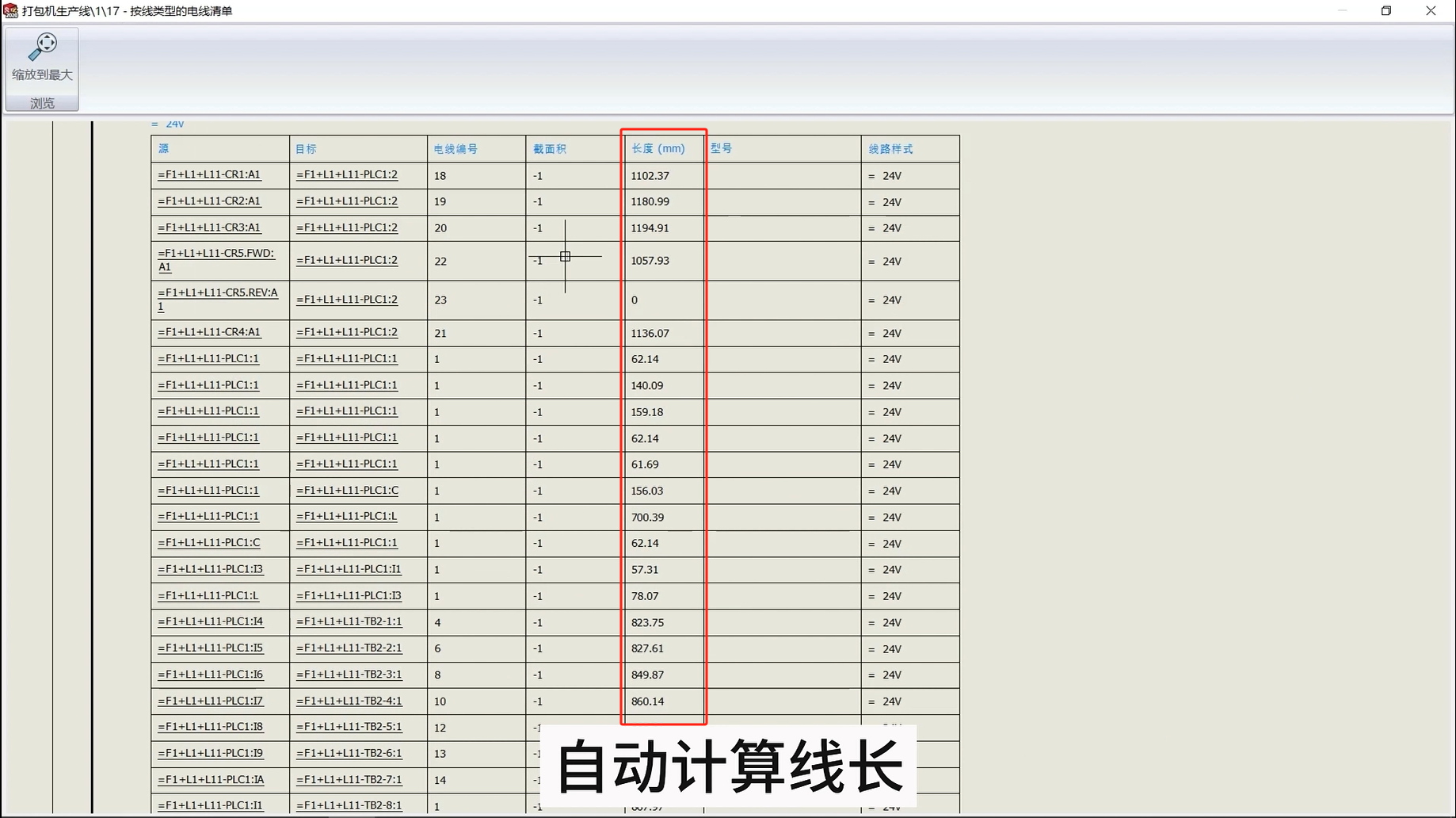

并根据2D原理图中电线的颜色，直径，设计好的走线路径，自动生成放样或直线实体线，并方便的手动调整；还可以实现电线电缆长度计算，线槽满度报警，线路避让管理等。

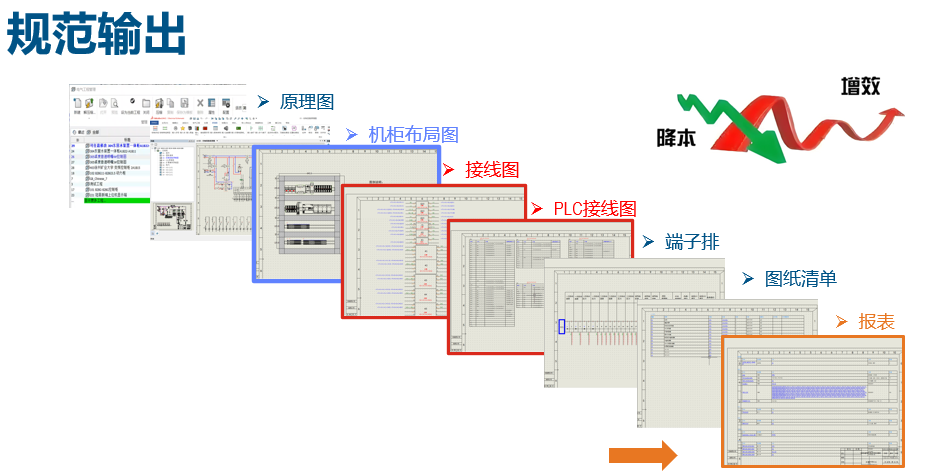

在采用了Electrical解决方案后，都会形成这样的标准数据的输出：
原理图：之前使用CAD随意设计的情况得到了改善，图纸如何绘制实物就如何接线，减少了后期调试维护的难度。
机柜布局图：帮助工程师进行规范柜内布置，合理规划箱柜尺寸，节约成本。
系统自动生成的BOM表：可以毫无遗漏的将整个项目的材料统计出来，可以更快速准确的提交给采购部门下单采购，节省物料周期；仓储部门可以根据BOM记录物料接收与分发；安装人员可以根据每个柜子的材料清单提取物料，用了多少心里有数。
总的来说SOLIDWORKS Electrical机电一体化解决方案可帮助工程师进行高效简单的电气设计、规范流程，并实现电气二维设计和机械三维设计同步开发，帮助公司降本增效。
